耐碱耐火浇注料是以硅酸铝材料为耐火骨料和粉末，由铝酸盐水泥和外加剂制成的耐碱浇注料。这种浇注料分为重型和轻型两种，具有良好的高温性能和耐碱性，应用于大中型干法水泥窑喷煤嘴和窑口、预热器和管道系统，效果良好。此外，水玻璃粘土耐火浇注料也具有耐碱性，能抵抗钠盐熔融物的侵蚀。因此，它用于造纸工业碱回收炉，取得了良好的效果。
电熔刚玉、锆刚玉、镁砂、镁铝尖晶石、铬矿、锆英石等材料用作耐火骨料和粉末，用铝酸盐水泥和外加剂制成坩埚，加入K2CO3，在1200℃和8小时内烘烤，以评估耐碱性。当水泥和α-与Al2O3粉相同，其耐碱性好为电熔尖晶石，电熔镁砂、铬矿、电熔刚玉、锆刚玉依次递降；当用尖晶石作为骨料，掺入5%~7%锆英石粉时，耐碱性好，样品几乎无损伤。损坏方法主要是腐蚀。

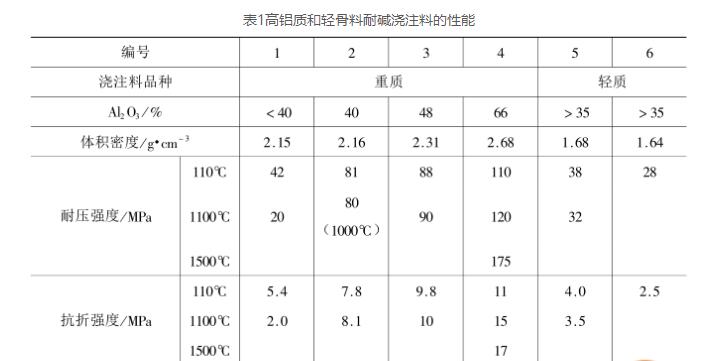

重质耐碱耐火浇注料采用镁铝尖晶石、土矿熟料等材料作为耐火骨料和粉末，并掺入镁铝尖晶石和土矿熟料α-AI2O3粉；轻质耐碱耐火浇注料采用低铝粘土轻骨料，如页岩陶粒。两种浇注料的结合剂为CA-70水泥和CA-50水泥，同时与耐碱剂、复合外加剂和超微粉混合。表1是高铝轻骨料耐碱浇注料的性能。表中1号和2号的CaO含量为1.39%，是低水泥耐火浇注料，除碱腐蚀部位外，还可用于其他高温部位。这种耐火浇注料的耐碱性应按照国家标准GB10696的规定进行检测。
